工作原理

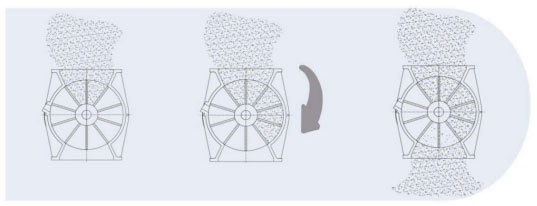

旋轉供料器又稱旋轉閥、星型下料器、鎖氣器，通常的旋轉供料器結構(如圖)都是帶有數個葉片的轉子在圓筒形的機殼內旋轉，從上部料斗落入的物料，充塞在葉片間的空格內，隨葉片的旋轉到下部而卸出，機體側面沒有均壓吸氣口，可將葉輪回轉帶來的高壓氣體從此口吸走，減少氣體頂料現象，有利于物料的順利下落。對于壓送式、吸送式氣力輸送系統，旋轉供料器是主要的組成部件之-，它可以均勻而連續地向輸送管內供料，而在系統的分離、收塵部，它又具備卸料器的功能。

主要特點

作為供料器，旋轉供料器應用廣泛。在吸送式氣力輸送系統中用于分離器、收塵器下部的卸料和卸灰;在壓送式氣力輸送系統中用于輸送端起始部的供料。其特點如下:

①結構較簡單、使用保養方便;

②結構較緊湊、外形尺寸小，安裝空間小;

③通過對其轉速的調節，易于改變供料量;

④隨物料的改變和上部分離器等中存料量的變化，其卸料量變化甚微;

⑤具有-定程度的氣密性;

⑥幾乎不會 造成被輸送物料的破損;

⑦溫度<500'C時物料均能被輸送。 通常，被適用于流動性較好、磨琢性較小的粉粒料和小塊狀物料。

旋轉供料器代號表示、輸送量計算、選型說明

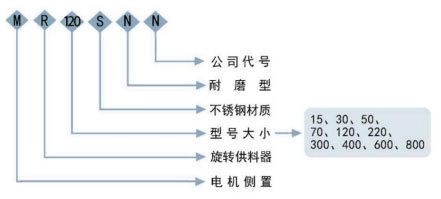

1.旋轉供料器代號表示

2.輸送量計算

3.選型說明

1.用途

2.使用場所

3.每小時供料量(kg/h)

4.物料的特性及溫度等

5.輸送氣體名稱及供料器上下法蘭之間的壓力差

6.涂裝色(無指定時為公司產品標準顏色)

7.減速機及電機品牌要求

8.附屬件:加速室、抽氣室、軸氣封

9.其它

旋轉供料器的構造圖及材質

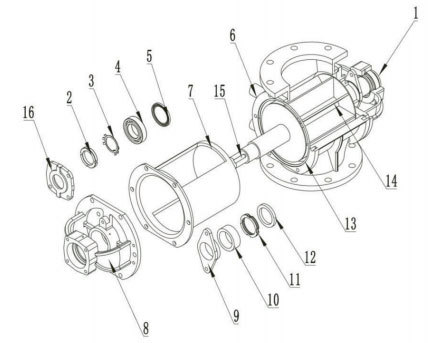

1. NR與NRS型構造圖及材質

注: 1. 當選用NRS型供料器時，序號6、序號7.序號13為不銹鋼材質。

2.本圖示未標注定位銷、連接螺栓等。

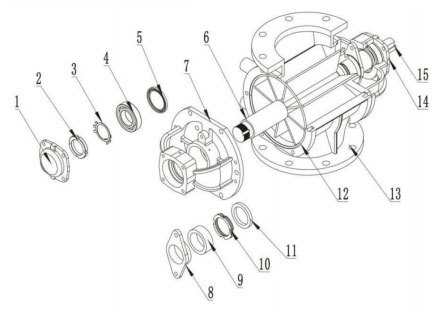

2. NR N型供料器構造圖及材質

注：1.本圖示未標注定位銷、連接螺栓等。

標準附屬品、轉子形狀、軸封結構、進口形狀的選擇

1. 標準附屬品

通用底座、鏈條、鏈輪、傳動鏈罩

2.轉子的基本形狀及軸封結構

轉子形式		轉子圖示	轉子說明
直齒		開式	葉片為直線型,一般適用于粉體物料。
		閉式
V型齒		開式	葉片制成人字形，這對于顆粒料輸送是有效減少轉子與機殼之間卡料的措施之一。
		閉式

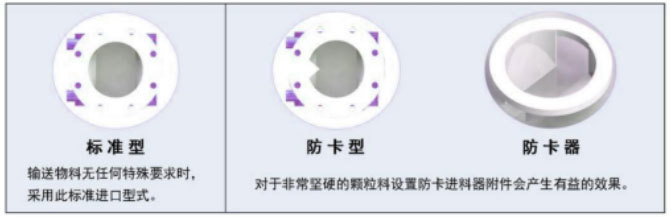

3.進口形狀的選擇

注：當輸送特殊物料時，可根據物料特性及使用工況對轉子形狀、軸封結構、進口形式等進行設計。

旋轉供料器型號

NR標準型

標準型供料器上下法蘭均為圓形，對用戶所需的特殊接口，可另行制作。

NRS不銹鋼型

不銹鋼供料器上下法蘭均為圓形，主要應用于石油化工、醫藥衛生、精細化工、食品加工等行業。

NR-N耐磨型

耐磨型供料器適用于輸送具有磨耗性粉粒體的物料，機殼內設有更換的內襯套，以提高使用壽命和更換方便，廣泛應用于電廠脫硫、粉煤灰輸送、水泥建材、拌合站等行業。

MNR側置型

MINR側置型，減速電機為側置型，省去了底座,節省安裝空間。

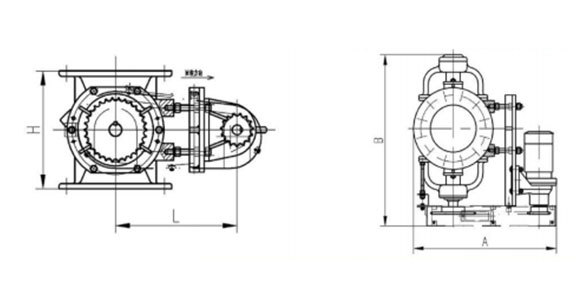

NR標準型外形尺寸圖

結構特點

1、結構緊湊、體積小、密封性能好，回轉漏氣量低。

2、供料能力性能:容積效率隨轉速的變化小，適應轉速范圍廣。

3、壓力自適應性:容積效率隨運轉壓力的變化很小，自適應從低壓到中壓的工況范圍。

4、可采用專有防卡技術，即使在高速狀態下輸送顆粒物料，也能平穩運轉，而且物料破碎率降低。

NR標準型外形尺寸表

注意：

(1)詳細尺寸以發貨圖紙為準。

(2)重量中不包括減速電動機、鏈輪，鏈條。鏈罩等附件重量。

(3)加速室連接法蘭以用戶現場連接管道法蘭為準。

NR- N耐磨型外形尺寸圖

NR N耐磨型外形尺寸表

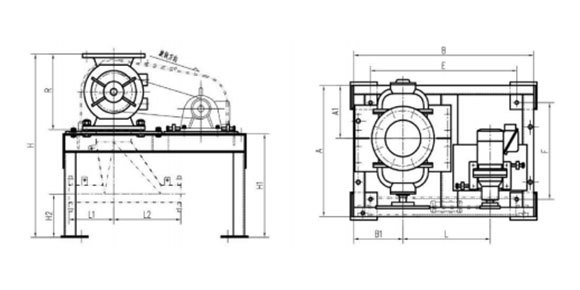

MINR側置型外形尺寸圖

MNR側置型外形尺寸表

注意：

(1) 詳細尺寸以發貨圖紙為準。

(2)重量中不包括減速電動機、鏈輪、鏈條、鏈罩等附件重量。

(3)加速室連接法蘭以用戶現場連接管道法蘭為準。

旋轉供料器附屬品

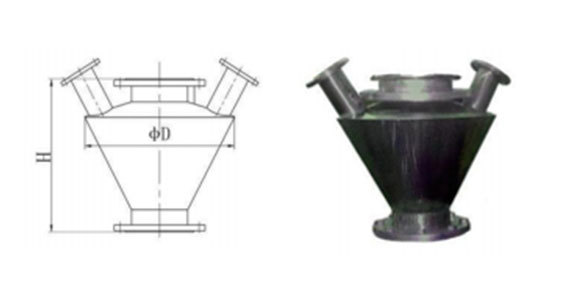

旋轉供料器抽氣室

抽氣室是與旋轉供料器配套使用，對于粉體輸送系統中，粉狀物料保持正常下落的設備，可有效的將旋轉供料器運轉時產生的漏風排掉，不影響物料輸送量。對于堆積密度小的粉料有必要對應各種形式的旋轉供料器設置特殊構造的抽氣室。

抽氣室外形尺寸表

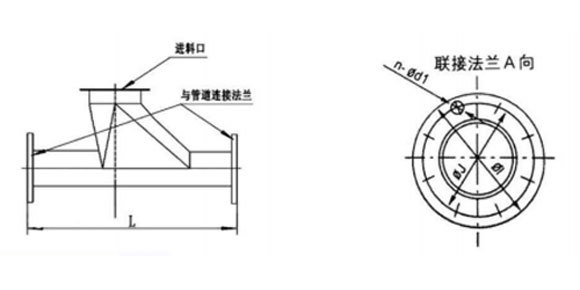

旋轉供料器-加速室

加速室是氣力輸送系統中將旋轉供料器的粉粒料向管道中添加的設備，加速室起到邊供料邊加速的作用，并且通過角度和容積不同的設計將不會產生較大的壓力損失。

加速室外形尺寸表
