產品概述

磁懸浮離心風機是順應時代發展趨勢節能環保、高效、綠色產品，廣泛應用于水處理行業，水泥建材行業，造紙及印刷行業，食品藥品行業，石油化工業，氣刀干燥等行業。
公司為市場為社會提供更節能、更環保、更低消耗、更低噪聲的高科技產品。

產品特點

1.節能高效：高速永磁電機與高 效三元流葉輪直接耦合驅動，相較于傳統風機省掉齒輪箱、滾動軸承和聯軸器的損耗。
2.智能控制：采用PLC+GPRS/3G/4G,一鍵啟停風機，還可實現監控風機運行狀態，實現風量、風壓、轉速等智能控制及手動操作模式。若出現故障，還可以遠程診斷、維修、調試。
3.低噪音：采用自平衡技術，磁懸浮軸承振動量比傳統軸承小一個量級且無摩擦；風機采用撬裝結構，外箱體兼作隔聲裝置，對降噪雙重設計。
4.無油運行，無須擔心油污染造成生產損失、環境破壞以及日常維護的成本增加。

技術指標

流量范圍:  5~500m³/min
升壓:  20~120kPa

主要用途

水處理行業，水泥建材行業，造紙及印刷行業，食品藥品行業，石油化工業，氣刀干燥等。

主動磁懸浮軸承技術

●5軸位移控制，10軸電流控制

●每秒10000次信號采集和實時校正

●利用電磁力對轉軸進行無接觸懸浮支撐

●高精度位移傳感器多方向?qū)崟r檢測位移偏移量

●特別適用于高轉速、超真空、超潔凈的特殊環境

●效能高、無摩擦、低噪音、無需潤滑、免維護、壽命長

磁懸浮工作原理/主機結構

技術原理

1.內置高精度傳檢測出種軸位置

2.位移信號通過磁懸浮軸承控制器的信號處理及運算轉變?yōu)榭刂齐娏鳌?/p>

3.控制電流在磁懸浮軸承中形成相應的電磁場住轉軸懸浮于檢定位置.

4.電機通過安頓器產生的可控電流。對電機定子產生驅動磁場。使其高速旋轉。

5.高速旋轉的特軸帶動葉輪從蝸光進氣口吸入空氣

6.從而實現選定風量。風壓的輸出。、

主機結構

磁懸浮核心技術

技術原理

鼓風機轉子由兩個徑向磁軸承及兩個軸向磁軸承進行支撐,并使用位置傳感器監測轉子位置信息及振動信號。當外力變化引起轉子發生振動或者偏移時,控制器通過調整控制磁軸承線圈的電流(磁力)大小,使轉子恢復到穩定狀態。

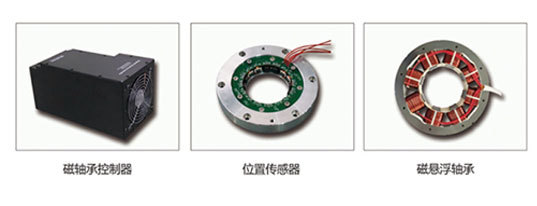

主要部件

位置傳感器:具有自主知識產權的傳感技術,實時掌握精準的轉子位置信息。

磁懸浮軸承:根據轉子所要承受的載荷設計,并具有優化設計磁通等使之適合高速系統。

磁軸承控制器:將基于PC的DSP板和功率放大器等電子元件開發獨立的電路板,具備了適用于離心機械的經濟性和安全性。

高速永磁同步電機

碩源動力自主研發的高速永磁同步電機，以高速旋轉的最優化設計，滿足其低電流損失和連續高速運行的需求，最大限度降低了高頻率損失，效率可高達98%。

●精簡電機結構，適用于多工況耐久穩定運轉;

●優化高速旋轉設計，最高轉速可達120000rpm;

●更小的體積、 更輕的重量、更高的功率密度;

●啟動電流只需額定電流的4.5%， 無須額外的啟動盤;

●葉輪直接連接在轉子軸上，直連驅動，完全消除機械傳動損失。

高頻變頻控制

碩源空氣懸浮離心鼓風機，采用高速專用變頻技術，無感矢量閉環控制，提高了運行效率，優化了風機的系統性能。）

電機可實現100%變頻器啟動;

精密運行，參數適應性好;

控制性能高，控制效率可達96%以上;

反應迅速，可及時應對負荷變化;

內置直流電抗器，可有效抑制電源諧波;

全面的保護功能，確保了極高的穩定性和可靠性;

通過變頻器控制電機轉速，調節I況所需的鼓風流量和壓力;

內置后備電容( Kinetic Energy Back-up ) ,遇設備突然斷電，

可利用電機動能發電，實現瞬停不停、借能運行，確保設備安全停機。

高精度三元流葉輪

碩源高精度3三元流葉輪，依托最先進的氣動設計算法，采用航空工程技術，保證葉輪在輕量化、小型化的同時，也可獲得大風量，并實現業內最高效率。

三元流后彎式精密設計，匹配最佳速比，確保流量可調范圍最大化;

采用高強度航空鋁合金AL7075，原料100%探傷檢測，堅固耐用;

五軸CNC精密加工，保證葉輪的高氣動效率;

通過115%超速測試，確保在生命周期內安全可靠;

表面陽極氧化處理，提高葉輪的耐久性和耐腐蝕性;

與電機轉軸直連設計，整機效率最大化。

磁浮產品系列

參數規格

*上述表格為各系列產品主要運行范圍,具體項目選型請咨詢銷售人員。

產品性能曲線

性能比較

鼓風機的安裝

●強化通風

●為防止鼓風機房溫度上升，排氣管道需做絕熱處理
