產品概述

空氣懸浮離心鼓風機，完美集成各個領域最佳技術，由穩定高效的高速永磁電機、獨特的動壓空氣懸浮軸承、高精度三元流航空葉輪、智能化高速變頻控制等組成，具有高效節能、低噪環保、智能控制、免維護等優點，產品廣泛應用于污水處理、生物制藥、電力、造紙、煤焦化工、水泥建材、鋼鐵冶金、紡織印染、食品發酵、脫硫氧化等行業，是最新一代的工業節能技術裝備。

產品特點

高效節能

空氣懸浮離心鼓風機采用了高效葉輪與高速直連電機特有技術的結合，無額外的摩擦損耗，效率大大提高，節能效果顯著。風機根據所需要的風量（風量可調范圍50-100%）自動調整電機功率的消耗，保持設備運行的高效率。

低噪音，無振動

風機運轉幾乎無振動產生，所以風機不需要設置隔音裝置，機器運行時距機器1米處的噪聲等級<80dB。風機運行震動烈度<1mm/s。

無需潤滑油

風機采用了空氣懸浮軸承技術，軸承與軸之間完全無接觸，所以系統不需要潤滑油系統，可以提供干凈的空氣，避免了二次污染?？諝廨S承使用溫度達到600度，油性軸承系統的所有弊端也得以成功解決。

安裝便捷

風機設備重量輕，設備尺寸小，安裝簡便。由于風機為整體單元供貨（包含了控制系統）并且風機無震動，所以安裝時無需固定，只要求提供相對平整的堅實混凝土地面。安裝時，風機坐落調平，連接出風管、接通380V/50HZ三相交流電源即可。

操作簡單、控制便利

人機界面操控也可以通過提供的MODBUS或以太網通信接口在中控室進行遠程操作監控。風機配有傳感器對轉速、壓力、溫度、流量、功率等進行在線檢測檢，通過控制器控制風機的運行狀態。有防喘振功能等，可實現無人操作。根據外部控制信號自由調節風機風量。

技術指標

流量范圍:  5~500m³/min
升壓:  20~120kPa

主要用途

產品廣泛應用于污水處理、生物制藥、電力、造紙、煤焦化工、水泥建材、鋼鐵冶金、紡織印染、食品發酵、脫硫氧化等行業，是最新一代的工業節能技術裝備

各個領域最佳技術的完美組合

●穩定高效的高速永磁電機

●獨特的動壓空氣懸浮軸承

●高精度三元流航空葉輪

●智能化高頻變頻控制

空氣動壓懸浮軸承

轉子高速旋轉時與箔結構軸承之間自然產生空氣動壓，空氣動壓軸承是利用空氣動壓使轉子懸浮的非接觸性軸承。空氣動壓軸承在航空設備ECS/ACM中得到廣泛應用，擁有極高的可靠性。

使用空氣作為潤滑劑，100%無油，是清潔環保部件，對環境友好;

非接觸式軸承，運行中零摩擦，無功率損耗;

技術成熟，構造簡單，沒有油脂潤滑系統，無需維護保養;

最高轉速可達100000rpm,超高轉速工作能力強，穩定性好;

承載能力強，軸承結構有效抑制轉子震動，振幅微小( <20μm)，低噪音;

特殊涂層技術，有效減少啟停磨損，可實現200000次以上的啟停，半永久性軸承;

碩源空氣軸承，可現場更換，無需返廠，使用無憂。

區分
產品名稱	空氣動壓軸承	磁軸承	可傾瓦塊軸承	滾珠軸承
潤滑油	無需	無需	需要	需要
耐久性/壽命	半永久性	半永久性	半永久性	需要更換
極限轉速	高	高	高	低
穩定性	好	好	好	一般
發熱	小	小	大	大
維護保養	無需	無需	檢查5年一次	經過一段時間后更換
維護成本	低	低	高	高
系統	簡單	復雜 (繪承控制器，位移傳感囂)	油性系統復雜 (泵，過濾器，減壓系統，壓力傳感器等

高速永磁同步電機

碩源動力自主研發的高速永磁同步電機，以高速旋轉的最優化設計，滿足其低電流損失和連續高速運行的需求，最大限度降低了高頻率損失，效率可高達98%。

●精簡電機結構，適用于多工況耐久穩定運轉;

●優化高速旋轉設計，最高轉速可達120000rpm;

●更小的體積、 更輕的重量、更高的功率密度;

●啟動電流只需額定電流的4.5%， 無須額外的啟動盤;

●葉輪直接連接在轉子軸上，直連驅動，完全消除機械傳動損失。

高頻變頻控制

碩源空氣懸浮離心鼓風機，采用高速專用變頻技術，無感矢量閉環控制，提高了運行效率，優化了風機的系統性能。）

電機可實現100%變頻器啟動;

精密運行，參數適應性好;

控制性能高，控制效率可達96%以上;

反應迅速，可及時應對負荷變化;

內置直流電抗器，可有效抑制電源諧波;

全面的保護功能，確保了極高的穩定性和可靠性;

通過變頻器控制電機轉速，調節I況所需的鼓風流量和壓力;

內置后備電容( Kinetic Energy Back-up ) ,遇設備突然斷電，

可利用電機動能發電，實現瞬停不停、借能運行，確保設備安全停機。

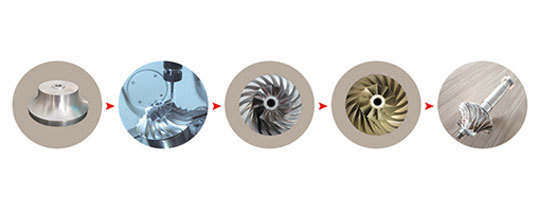

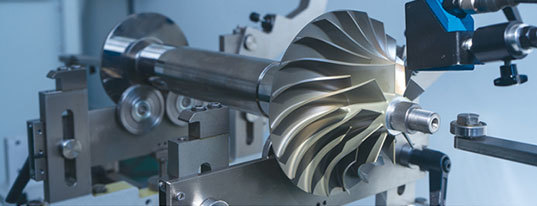

高精度三元流葉輪

碩源高精度3三元流葉輪，依托最先進的氣動設計算法，采用航空工程技術，保證葉輪在輕量化、小型化的同時，也可獲得大風量，并實現業內最高效率。

三元流后彎式精密設計，匹配最佳速比，確保流量可調范圍最大化;

采用高強度航空鋁合金AL7075，原料100%探傷檢測，堅固耐用;

五軸CNC精密加工，保證葉輪的高氣動效率;

通過115%超速測試，確保在生命周期內安全可靠;

表面陽極氧化處理，提高葉輪的耐久性和耐腐蝕性;

與電機轉軸直連設計，整機效率最大化。

磁浮產品系列

參數規格

*上述表格為各系列產品主要運行范圍,具體項目選型請咨詢銷售人員。

產品性能曲線

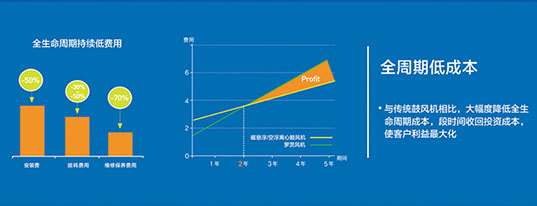

性能比較

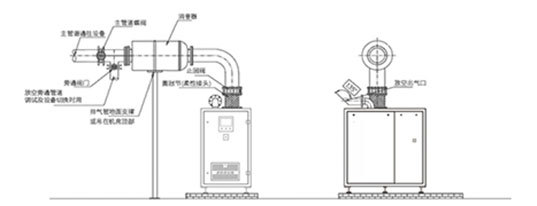

鼓風機的安裝

●強化通風

●為防止鼓風機房溫度上升，排氣管道需做絕熱處理

●電機冷卻空通過管道排到室外

●管道連接順序:彈性接頭止回閥彎頭出口消音器
